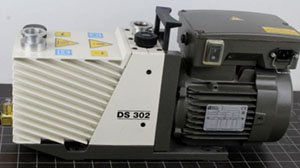

單級潤滑旋片泵配有一個完整的閉環油循環系統。盡管結構緊湊，但它是重型真空泵。

這些真空泵使用泵室內的旋轉葉片組件來移動氣體或流體介質，從而形成低壓區域。此功能使旋片式真空泵可用于要求中小真空范圍的低壓應用。

了解旋片真空泵的工作原理

這些真空泵的工作原理是正向旋轉位移。該系統包括殼體，轉子，葉片以及入口和出口閥。

當轉子開始旋轉時，葉片末端幾乎不接觸外殼。此過程會形成從入口到出口的密封。入口和出口通常在垂直位置。由于轉子和葉片的緣故，工作室分成兩個容積可變的獨立空間。

隨著轉子的旋轉，氣體繼續流入大的吸入腔，直到被下一個葉片密封為止。這導致入口側的細胞體積增加，從而產生真空。封閉的氣體被壓縮，直到出口克服大氣壓打開為止。

下面列出的是這些真空泵的一些基本規格，使其適用于低壓應用。

可達到的zui大工作真空

極限工作真空度是這些真空泵在規定的時間范圍內可能產生的zui低壓力。您必須了解制造商為達到這些值而做出的條件和假設。

制造商有時會做出不切實際的假設，例如忽略水蒸氣等可凝性氣體的壓力。

抽速

抽氣速率或真空流量是氣體從真空室中排空的體積速率。這些泵的抽速范圍為0-5、6-12和13-21 m3 / h。該額定抽速是泵在其整個壓力范圍內可達到的zui大抽速。

抽速必須符合低壓應用的要求，這取決于泵的腔室容積，解吸和工藝氣體容積。

電源

旋片真空泵由電源供電，該電源通常為交流電（AC），有時還包括直流電（DC）。

對于這些泵，交流電源是更標準的電源。單相交流電動機通常比三相交流電動機便宜。但是，它們的效率相對較低。相反，直流電源使用電池的直流電源。

氣鎮的作用

從真空系統抽出的氣體被水蒸氣，溶劑，酒精和其他可冷凝氣體污染。這些氣體在耗盡之前會在腔室內部產生冷凝。此過程會污染泵流體。污染物逐漸增加，對泵的性能產生不利影響。這樣，泵就無法達到低壓應用所需的極限壓力。

這是氣鎮閥開始使用的地方。它使壓載空氣進入壓縮室?？諝庠谖廴疚锬Y(jié)之前將污染物從室中排出。

這些旋片真空泵實用且通用，具有良好的氣流。這些是適用于低壓應用的堅固且經濟高效的泵。
